LC APC ऑप्टिकल फाइबर ब्रैग झंझरी, -25 - 65 ℃ कार्य FBG फाइबर ऑप्टिक सेंसर
Place of Origin:चीन
Brand Name:Haiyu Optical
Certification:CE, ISO9001, Rohs
Model Number:HYG-डीसीएफ-नियंत्रण रेखा-001
Minimum Order Quantity:1 पीसी
कीमत:बातचीत योग्य
Payment Terms:एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम, एल / सी
Supply Ability:प्रति दिन 1000pcs
Tags:
Product Details
प्रमुखता देना:
फाइबर ऑप्टिक ब्रैग झंझरी सेंसर
,chirped ब्रैग झंझरी
Product Name:
फाइबर ब्रैग झंझरी
Application:
फैलाव कम्पेसाटर, FBG सेंसर
Fiber Type:
SMF-28e
Material:
प्लास्टिक, ऑप्टिकल फाइबर
Wavelength:
1625 -1650nm
Connector:
नियंत्रण रेखा / एपीसी
Operating Temperature:
-25 ~ 65
Accuracy:
0.1%
Product Description
1650nm FBG परावर्तक नियंत्रण रेखा APC ऑप्टिकल फाइबर ब्रैग झंझरी
ऑप्टिकल पैरामीटर:
| मद | पैरामीटर | विशिष्टता | इकाई | टिप्पणियों | |
| 1 | तरंग दैर्ध्य रेंज | पास बैंड | 1260 ~ 1625 | एनएम | - |
| बैंड को प्रतिबिंबित करें | 1644.5 ~ 1655.5 | एनएम | - | ||
| 2 | पास बैंड | आईएल | ≤1.4 | डीबी | @ 1260 ~ 1360 |
| ≤1.4 | डीबी | @ 1460 ~ 1600 | |||
| ≤1.5 | डीबी | 1600 @ ~ 1625 | |||
| ORL | > 35 | डीबी | @ 1260 ~ 1580 | ||
| > 30 | डीबी | @ 1580 ~ 1620 | |||
| > 20 | डीबी | @ 1620 ~ 1625 | |||
| 3 | बैंड को प्रतिबिंबित करें | आईएल | > 21 | डीबी | @ 1644.5 ~ 1655.5 |
| ORL | ≤1.0 | डीबी | @ 1644.5 ~ 1655.5 | ||
| 4 | पीडीएल | ≤0.4 | डीबी | @ 1260 ~ 1600 | |
| 5 | लहर | ≤0.6 | डीबी | @ 1644.5 ~ 1655.5 | |
| 6 | TDL | ≤0.5 | डीबी | @ 1260 ~ 1600 | |
| 7 | मैक्स ऑप्टिकल पावर हैंडलिंग | 27 | dBm | - | |
| 8 | प्लग टाइम्स | > 500 | टाइम्स | - | |
| 9 | योजक | नियंत्रण रेखा / एपीसी | - | - | |
विवरण:
एफबीजी रिफ्लेक्टर एक मानक एलसी प्रकार कनेक्टर संरचना है, जो सिरेमिक फेर्रेल में एक विशेष एफबीजी पैकेज करता है।

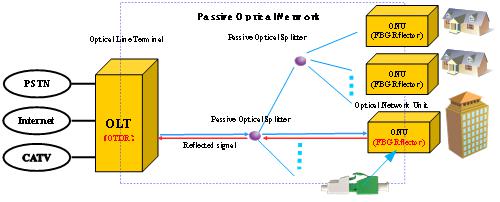

फाइबर ब्रैग झंझरी परावर्तक एक कम लागत वाला विशिष्ट बैंड रिफ्लेक्टर है जो ऑप्टिकल नेटवर्क यूनिट (ONU) की तरफ मुहिम करता है। यह फाइबर लाइन टर्मिनल (ओएलटी) की ओर से लगभग 100% ओटीडीआर से प्रकाश दालों (1650 +/- 5 एनएम) को प्रतिबिंबित कर सकता है, जबकि निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) के कामकाजी बैंड सामान्य रूप से प्रसारित होते हैं। OTDR यह निर्धारित कर सकता है कि फाइबर झंझरी परावर्तक द्वारा परिलक्षित सिग्नल का पता लगाकर फाइबर लाइन सामान्य है या नहीं। जब परिलक्षित सिग्नल सामान्य मूल्य से कम होता है, तो लाइन लॉस बहुत बड़ा होता है; जब प्रतिबिंब मान 0 होता है, तो ऑप्टिकल फाइबर लाइन टूट जाती है। इसके अलावा, हम फाइबर लाइन की वास्तविक समय की निगरानी के द्वारा समय में फाइबर लाइन को बनाए रख सकते हैं।
आवेदन:
निष्क्रिय ऑप्टिकल नेटवर्क लाइनों का पता लगाने और रखरखाव (एफटीटीएक्स पर लागू)।
विशेषताएँ:
● उच्च स्थिरता और विश्वसनीयता
● रिमोट वास्तविक समय का पता लगाने
● कम प्रविष्टि नुकसान
● एडेप्टर संरचना के लिए आसान कनेक्शन
● टेल्कोर्डिया जीआर -326-कोर के साथ शिकायत, टेल्कोर्डिया जीआर -1221-कोर
● RoHS के साथ आज्ञाकारी
संरचना:

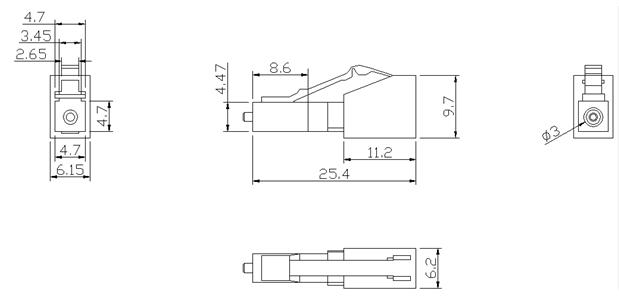

FBG रिफ्लेक्टर एक मानक LC कनेक्टर संरचना को अपनाता है, और इसके बाहरी आयाम इस प्रकार हैं:
डब्ल्यू orking / भंडारण की स्थिति:
| पैरामीटर | विशिष्टता | इकाई |
| वर्किंग टेम्परेचर | -25 ~ +65 | डिग्री सेल्सियस |
| काम की नमी | 5 ~ 95 | % आरएच |
| भंडारण तापमान | -40 ~ +85 | डिग्री सेल्सियस |
| भंडारण आर्द्रता | 5 ~ 95 | % आरएच |
